مذبذب مشعل اللحام HBQ-60-Ⅱ

الوصف
كنوع من ماكينات اللحام المساعدة, يمكن لمذبذب مشعل اللحام HBQ-60-Ⅱ تحريك انبوب نفخ اللحام (المشعل, مسدس اللحام) من ناحية لاخري علي طول اتجاة خط اللحام. مذبذب اللحام الخطي هذا يمكنة زيادة عرض خط اللحام الدرزي, تحسين شكل و تكوين درز اللحام و زيادة الانتاجية. و هو مناسب لتحريك مشعل لحام MIG/MAG و TIG. صندوق امداد الطاقة للمذبذب, مشعل اللحام و حامل مشعل اللحام تعتبر ادوات اختيارية. يمكن القيام بالضبط المسبق ل 16 مجموعة من معاملات التذبذب. نظام مذبذب مشعل اللحام HBQ-60-Ⅱ (مذبذب اللحام الخطي) يعتمد تحكم يدوي و نظام تحكم عن بعد. يمكن القيام بعمليات تحكم في المعاملات مثل سرعة التارجح يمين \شمال, مدي التارجح يمين \شمال , نطاق التمركز و زمن البقاء في اليمين \ الشمال عن طريق نظام التحكم.

الملامح و التكوين الرئيسي

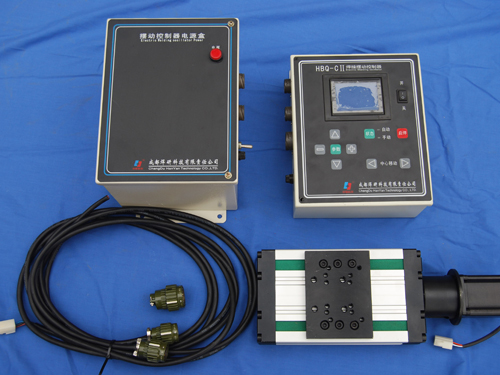

نظام مذبذب مشعل اللحام HBQ-60-Ⅱ يتكون اساسا من المذبذب و نظام التحكم (انظر الي الصورة الثانية).
1. المذبذب يتكون من موتور مستورد متدرج الدوران ثلاثي الاطوار و لوح منزلق. اللوح المنزلق يعتمد دليل توجية دوار و لولب كروي (ball screw) للتحكم في الحركة و تحويل الحركة الدائرية لحركة خطية دقيقة, الامر الذي يجعل مشعل اللحام يمتاز بحركة مستقرة, استجابة سريعة لتردد الذبذبة و عمر تشغيل طويل. نظام التحكم يوظف متحكم مصغر (microcontroller) لانجاز عمليات التحكم. يتم استخدام شاشة عرض بلورية مائية (LCD) لتنظيم و مراقبة المعاملات. المتحكم المصغر يتحكم في نبضة الخرج و في ادارة الموتور متدرج الدوران .
2. التكوين الاختياري
نظام مذبذب مشعل اللحام HBQ-60-Ⅱ يعتمد مسدس قابض QB-004 (clamp gun block) لقياس التيار. مصدر الدخل الكهربائي لنظام تحكم المذبذب HBQ-C هو 28-36 فولت (DC, تيار مباشر). اذا كان مصدر الطاقة 220 فولت (AC, تيار متردد), يجب علي العميل طلب صندوق امداد الطاقة (AC220V →DC28-36V) ايضا.
3. لوحة التشغيل لنظام التحكم (الصورة رقم ثلاثة)
علامة “+”\ “-” تستخدم لتنظيم و تغيير قيمة معاملات المذبذب
علامة “↑” \“↓” تستخدم لاختيار معاملات او صنف معاملات المذبذب
علامة “→”\ “←” للتحكم في منطقة الوسط او المركز
الضبط الاتوماتيكي او اليدوي اختياري
نظام مذبذب مشعل اللحام HBQ-60-Ⅱ يتبني تحكم يدوي في عملية بدء التشغيل و الايقاف.
يتم استخدام مفتاح امداد الطاقة لنظام التحكم.
4. التوصيلات الخارجية (صورة رقم اربعة)
هنالك ثلاثة منافذ للتوصيل, اوصافها كالاتي من اعلي الي اسفل.
A. منفذ 2 يستخدم لسلك طاقة الدخل لنظام التحكم (30-36 فولت, DC تيار مباشر). زر ① يمثل “+” و زر ② يمثل “-“. منفذ 19 يستخدم كمنفذ دخل لوضع التشغيل الاتوماتيكي, يعمل علي التوصيل مع معدات التحكم و توصيل الاشارات من الخارج.
B. قم بتشغيل نظام التحكم في المذبذب و اختار ضبط الارقام. ضبط ارقام المذبذب يعتمد طريقة الترميز الثنائي.
C. منفذ 10 يستخدم للتحكم في خرج الموتور و يتم توصيلة مع المذبذب.
ملاحظة: الملامس (contactor) في الصورة رقم اربعة يمكن ان يكون مرحل (relay contactor) و C و E تمثل اقطاب الصمام الثلاثي ذو النهاية المفتوحة (triode). لمعرفة طريقة توصيل الاسلاك الدقيقة يرجي الرجوع للرسم التخطيطي للاسلاك.
5. طريقة التشغيل
قم بتوصيل المذبذب, نظام التحكم و المعدات الاخري كما هو موضح في الشكل رقم 2.
(1) قم بوضع مفتاح البدء في وضع التشغيل علي لوحة صندوق التحكم.
(2) اضغط علي زر تحديد المركز “Center Shift”و قم بتحديد و ضبط منطقة الوسط يدويا.
(3) قم بضغط زر الوضع “State”لتحديد اسلوب التشغيل.
(4) اضغط علي زر “△” و اختار ضبط الارقام.
(5) اضغط زر المعاملات “Parameter” و ادخل مجموعة المعاملات.
(6) اضغط علي زر “△” و اختار المعاملات التي تحتاج الي تعديل وفقا لوضع المؤشر. (الرقم علي المؤشر يمثل مجموعة المعاملات)
(7) اضغط زر “+” او “-” لتعديل كل المعاملات.
(8) اضغط علي زر المعاملات “Parameter” . قم بتاكيد وحفظ كل المعاملات.
(9) اذا كان مذبذب مشعل اللحام HBQ-60-Ⅱ في وضع التشغيل اليدوي, اضغط مفتاح التشغيل (ON & OFF) وقم بالتحكم في المذبذب. اذا كان في الوضع الاتوماتيكي فان صندوق التحكم سيقوم بتشغيل المذبذب اتوماتيكيا وفقا لحالة الدخل في منفذ 5.

المواصفات و المعاملات الرئيسية

شركة (شنغدو هانيان) Shanghai TallKee التكنولوجية المحدودة, مصنع متخصص في انتاج مذبذب اللحام الخطي (مذبذب مشعل اللحام) في الصين. نقدم مختلف معدات و ماكينات اللحام للبيع في الصين. مثل خط انتاج التلحيم الاتوماتيكي, ماكينة اللحام الدائري, انظمة روبوتات اللحام و ذراع مناور اللحام, الخ.عملنا يتراوح بين الابحاث و التطوير الي الانتاج و الخدمات الفنية. للمزيد من المعلومات عن مذبذب اللحام الخطي (مذبذب مشعل اللحام), يرجي زيارة موقعنا الالكتروني او الاتصال بنا مباشرة.
