مخرطة اللحام المحيطي الأفقية

الوصف

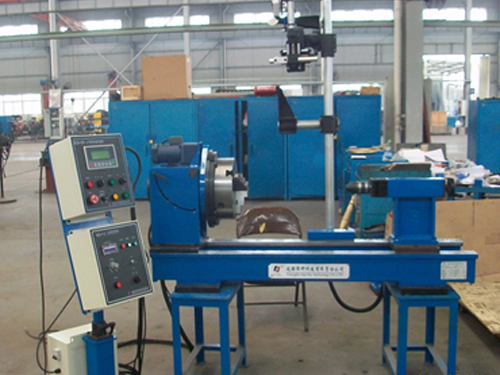

تتكون مخرطة اللحام المحيطي الأفقية (مخرطة اللحام الدرزي الدائري الأفقية) من فرشة المخرطة, منضدة دوارة, الية حركة,غراب متحرك بضغط الهواء, الية رفع بضغط الهواء لمشعل اللحام, الية تنظيم ثلاثية الابعاد و نظام التحكم في اللحام الاتوماتيكي KZ3-CII. بالاضافة لذلك, مخرطة اللحام المحيطي هذة لديها طقم كامل من انظمة اللحام التي تشمل اللحام القوسي باستخدام الارغون, لحام القوس الكهربي المعدني وستارة الغاز, لحام البلازما و مصادر اللحام الاخري.
هيكل ماكينة اللحام الدرزي الأفقية يعتمد بنية من وحدات او اقسام. بالتالي فهي تمتاز بسهولة التجميع و التركيب وكذلك بسهولة الحركة. بالاستخدام مع مصدر اللحام المناسب و المتوائم يمكن لمخرطة اللحام المحيطي انجاز لحام دائري ذو جودة عالية لقطع العمل ذات الاحجام, الاشكال و البنية المختلفة. هنالك انواع مختلفة من توصيلات اللحام مثل لحام الوصلة التناكبية (butt joint), لحام الوصلة التراكبية (lap joint) و الاغلاق السفلي (lock bottom), الخ. و قطع العمل عادة تشمل خزانات الهواء, مطفأة الحريق اليدوية, عمود القيادة, كاتم الصوت و حواف او شفة الأنبوب, الخ.

التصنيف
يمكن تصنيف مخرطة اللحام المحيطي الأفقية الي ماكينة اللحام الدرزي الأفقية HF-300W, مخرطة اللحام الخطي المحيطي HF-300W-Ⅱ و مخرطة اللحام المحيطي الثنائية الافقية HF-300WS.

المعاملات الاساسية

مخرطة اللحام المحيطي الأفقية	HF-300W	HF-300W-Ⅱ	HF-300WS
مصدر طاقة التحكم	220 فولت 50 هيرتز تيار متردد  احادي الطور
مصدر طاقة اللحام	380 فولت 50 هيرتز تيار متردد  ثلاثي الاطوار
سمك لحام قطعة الشغل	وفقا لشكل و عمق شق اللحام
قطر لحام قطعة الشغل	200 مم≤φ≤  10 مم	250 مم≤φ≤  10 مم	200 مم≤φ≤  10 مم
طول اللحام الفعال	≥   1200  مم
سرعة الدوران	1 الي 10 دورة/الدقيقة	0.6 الي 6 دورة/الدقيقة	1 الي 10 دورة/الدقيقة
قطر الدوار لقطعة الشغل	Φ  ≥  550 مم
قطر العمود الرئيسي	Φ  ≥  50 مم	Φ  ≥  100 مم	Φ  ≥  50 مم
وزن تحميل قطعة الشغل	≥  50 كجم	≥  100 كجم	≥  50 كجم
مسار الحركة الهوائية لمشعل اللحام	100 مم
شوط الغراب المتحرك الهوائي	150 مم
زاوية الانحراف للمنضدة دوارة	0º, 30 º, 45 º, 60 º, 90 º
مسافة الضبط الدقيق اليدوية لمشعل اللحام	محور X : ± 30 مم محور Y: ± 30 مم محور Z: ± 30 مم		محور X : ± 30 مم محور Y: ± 30 مم محور Z: ± 50 مم
تيار اللحام الاقصي	500 امبير		800 امبير

اسلوب و عملية اللحام
طريقة وضع قطع الشغل: يتم تثبيت مشعل اللحام و تدوير قطع الشغل.
عملية اللحام: يمكن موائمة مخرطة اللحام المحيطي مع ماكينة اللحام القوسي بالارغون, مخرطة لحام القوس بالمعدن و الغاز (نوع CO2/MAG/MIG) , و معدات لحام البلازما, الخ. و هي اساسا مناسبة للصلب الكربوني و الفولاذ المقاوم للصدأ.

ملامح الاداء
1. يتم تثبيت المقدمة الدوارة (rotary prow) بواسطة ماسك او ظرف ذو ثلاثة فكوك. بالتالي فهي تمتاز و تسمح باستخدام مدي او نطاق قطر كبير لقطع الشغل.
2. يمكن للمقدمة الدوارة تغيير زاوية الدوران الي 0º, 30 º, 45 º , 60 º و 90 º, وهي بالتالي تقابل متطلبات اوضاع لحام القوارب (لايمكن تبني زاوية الانحراف بواسطة الغراب المتحرك ماعدا الزاوية 0º ).
3. ماكينة اللحام الدرزي الأفقية المزودة بالغراب المتحرك تمتاز بسهولة التركيب, التفكيك و تموضع قطع الشغل او المنتجات. لذلك فانة يمكن تقصير وقت التجهيز و وقت عملية اللحام بصورة كبيرة مما يجعل مخرطة اللحام المحيطي ذات كفاءة عالية.
4. يتم ادارة المقدمة الدوارة بواسطة موتور ترسي باستخدام التيار المباشر DC و بتوظيف الية ضبط غير متدرجة للسرعة.بالاضافة لذلك فهي مجهزة بكاشف لتيار اللحام.
5. مخرطة اللحام المحيطي مزودة بالية ضبط ثلاثية الابعاد لمشعل اللحام لتنظيم و تحديد موضع بداية اللحام يدويا. بالاضافة لذلك, ماكينة اللحام الدرزي الأفقية تجهز بالية رفع هوائية (بضغط الهواء) لرفع و خفض مشعل اللحام.
6. الخيارات

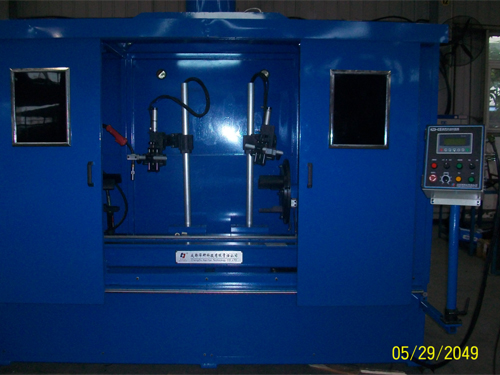

7. يمكن تزويد مخرطة اللحام المحيطي الأفقية باكثر من اثنين من مشاعل اللحام و يمكن ان تقوم بعمل تلحيم مزدوج باستخدام مشاعل اللحام.

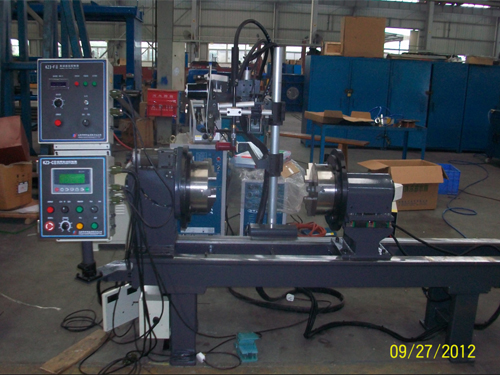

الصورة الاولي: TIGزائد قضيب لحام (tungsten inert gas, لحام القوس الكهربي المعدني وستارة الغاز).

قطع الشغل

شركة (شندو هانيان) Shanghai TallKee التكنولوجية المحدودة , مصنع متخصص في مخرطة اللحام المحيطي الأفقية بالصين. نحن مشاركين في تصنيع خطوط انتاج التلحيم الاتوماتيكية, ماكينة اللحام الدرزي الأفقية, ذراع مناور اللحام الاتوماتيكي, انظمة روبوتات اللحام و مختلف انواع ماكينات اللحام الخاصة, عملنا يتراوح من الابحاث و التطوير الي الانتاج و الخدمات الفنية. للمزيد من المعلومات عن مخرطة اللحام المحيطي, يرجي زيارة موقعنا الالكتروني او الاتصال بنا مباشرة.
