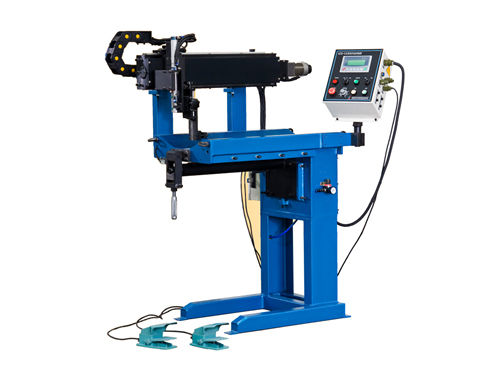

مخرطة اللحام الطولي

الوصف
ماكينة اللحام الخطي الطولي الاتوماتيكية او المخرطة (الة اللحام الخطي الطولي) تستفيد من الية الضغط الاساسية لتوفير إمساك و تثبيت مستقر لقطع العمل و كذلك تاثير تبريد. يتم تفريغ الحرارة الإضافية خلال الدرزة لتقليل عملية الاحتراق و اعوجاج او التواء و تشوية قطع الشغل خلال عملية اللحام. بالاضافة لذلك , ماكينة اللحام الخطي الطولي الاتوماتيكية قادرة علي انجاز لحام من جانب واحد و قولبة من الجانبين. كل المواد القابلة للحام يمكن معالجتها بالة اللحام الخطي الطولي هذة, مثل الفولاذ المقاوم للصدا, الصلب الكربوني, سبيكة الالمونيوم القابلة للحام, السبيكة المقاومة للحرارة و سبيكة التيتانيوم, الخ. قطع العمل القابلة للحام و التثبيت تضم اللوح المعدني الرقيق, البكرة , قطع العمل الاسطوانية, الماسورة او البرميل المخروطي, المخروط المقطوع, الهيكل الصندوقي و الدرزة الطولية,الخ.

الاستخدامات
ماكينة اللحام الخطي الطولي الاتوماتيكية (الة اللحام الخطي الطولي) تستخدم علي نطاق واسع في مجالات التصنيع التي تحتاج لحام خطي طولي, مثل صناعة بناء السفن, صناعة السيارات, اوعية الضغط رقيقة الجدار, قطع غيار السيارات, الاجهزة المنزلية, المعدات الطبية, مجال المعمار و صناعة الاغذية, الخ.

ملامح الاداء
1. ماكينة اللحام الخطي الطولي الاتوماتيكية تعتمد هيكل من دعامة واحدة من النوع الكابولي, و تتكون الماكينة من فرشة المخرطة, كُلاّب تثبيت من نوع البيانو الهوائي, قضيب توجية, عَمُود ُ دَوَرانِ المِخْرَطَة, صندوق الكهرباء, الية الرفع الهوائي لانبوب نفخ اللحام, الية تنظيم انبوب نفخ اللحام ثنائية الابعاد, نظام دائرة الهواء و نظام التحكم الكهربائي,الخ.
2. انبوب نفخ اللحام يقاد بموتور مؤازر ذو تيار مباشر (DC) ونقل الحركة يتم بواسطة الترس المسنن. بعد عملية الكشط يكون المدار مسطح وسلس وبالتالي تمتاز الة اللحام الخطي الطولي باداء تلحيم مستقر و اعتمادي.
3. ماكينة اللحام الخطي الطولي الاتوماتيكية تعتمد الية ضغط هوائية من نوع البيانو , الامر الذي يضمن ان تكون درز اللحام مضغوطة بتعادل علي اِمتِداد طول اللحام. المباعدة او المسافة بين اجزاء قابض التثبيت قابلة للضبط حتي تتوائم مع عمليات لحام قطع الشغل المختلفة.
4. يتم اعتماد الية التنظيم ثنائية الابعاد لانبوب نفخ اللحام لتحقيق ضبط ابتدائي لموضع اللحام.
5. المسافة بين عَمُود ُ دَوَرانِ المِخْرَطَة و لوح الضغط قابلة للضبط.
6. يتم تثبيت كل انابيب الهواء و الكابلات في سلسلة السحب. لذلك فان ماكينة اللحام الخطي الطولي الاتوماتيكية تمتاز بمظهر جيد و في نفس الوقت تتجنب الة اللحام الخطي الطولي عملية قطع الاسلاك او الكابلات بواسطة هذا الترتيب.
7. وفقا لسمك قطعة الشغل, هنالك نوعين من الة اللحام الخطي الطولي , نوع الاسطوانة الهوائية و نوع كيس الغاز, لضمان قوة الضغط الكبيرة و لتجنب التشوية الحراري خلال عملية اللحام.
8. عمود الدوران مكون من قالب نحاس و يوفر وظيفة الحماية و منع رجوع الغاز. وفقا للمتطلبات المختلفة للخزانات و الالواح, فانة يمكن تحقيق عملية اللحام من جانب واحد و القولبة من جانبين.

اسلوب و عملية اللحام
عملية اللحام:
يمكن استخدام ماكينة اللحام الخطي الطولي الاتوماتيكية لتلحيم قطع العمل الرقيقة. بالاضافة للتلحيم بالقوس الكهربائي -التنجستين وستارة الارغون TIG (في وجود او عدم وجود قضيب لحام ), لحام القوس الكهربائي بالمعدن و الغاز MAG/MIG , لحام البلازما PAWP , اللحام القوسي المغمور SAW كما يمكن اعتماد عمليات التلحيم الاخري بواسطة الة اللحام الخطي الطولي. بعد التصميم الخاص, يمكن لماكينة اللحام الخطي الطولي الاتوماتيكية انجاز لحام من جانب واحد. و مواد قطعة العمل لن تتعرض للتشوية بواسطة الحرارة ( يتم تقليل التشوية الحراري).
يمكن تخصيص معدات اختيارية مثل ماكينة ملء الاسلاك من النوع المنفصل , مؤرجح اللحام, متتبع قوس اللحام, الخطاف الهوائي, الية توسيط اللحام , صفائح قاعدية بمدي سمك مختلف, مبرد ماء الصفيحة القاعدية, جهاز حماية جانب الصفيحة القاعدية,جهاز غطاء العادم و غير ذلك.

المعاملات الرئيسية

الموديل	ZFJ500	ZFJ1000	ZFJ1500	ZFJ2000	ZFJ2500	ZFJ3000
مصدر طاقة التحكم	220 فولت 50 هيرتز تيار متردد  احادي الطور
مصدر طاقة اللحام	380 فولت 50 هيرتز تيار متردد  ثلاثي الاطوار
سمك اللحام	0.5 مم الي 3.0 مم
قطر اللحام الداخلي	800 مم≤φ≤  80 مم	700 مم≤φ≤  115 مم	700 مم≤φ≤  155 مم	700 مم≤φ≤  185 مم	700 مم≤φ≤  200 مم	700 مم≤φ≤  220 مم
طول اللحام الفعال	≥ 500 مم	≥ 1000 مم (مشعل اللحام في الوضع الراسي). طول التلحيم الفعال بقضيب اللحام TIG ≥ 900 مم	≥ 1500 مم (مشعل اللحام في الوضع الراسي). طول التلحيم الفعال بقضيب اللحام TIG ≥ 1400 مم	≥ 2000 مم (مشعل اللحام في الوضع الراسي). طول التلحيم الفعال بقضيب اللحام TIG ≥ 1900 مم	≥ 2500 مم (مشعل اللحام في الوضع الراسي). طول التلحيم الفعال بقضيب اللحام TIG ≥ 2400 مم	≥ 3000 مم (مشعل اللحام في الوضع الراسي). طول التلحيم الفعال بقضيب اللحام TIG ≥ 2900 مم
نطاق سرعة دوران الذراع	100 الي 1800 مم /دقيقة
شوط الرفع الهوائي لانبوب  نفخ اللحام	100 مم
مسافة الضبط الدقيق اليدوية لانبوب  نفخ اللحام	محور Y: ± 30 مم محور Z: ± 30 مم
اقصي تيار مسموح للحام	500 امبير

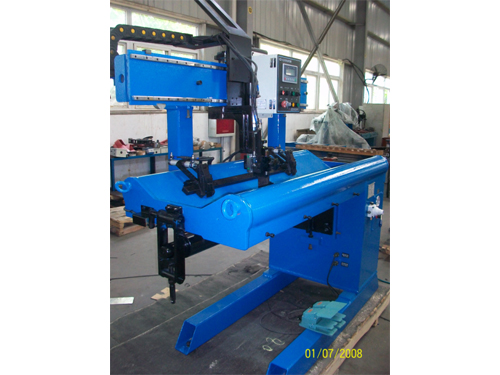

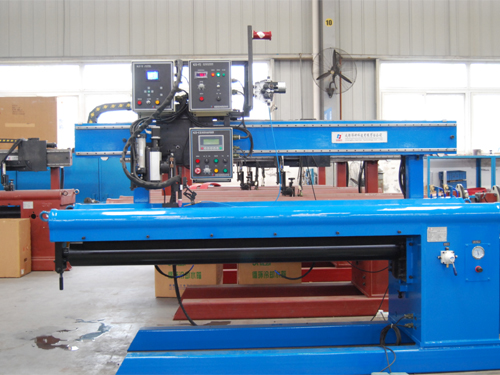

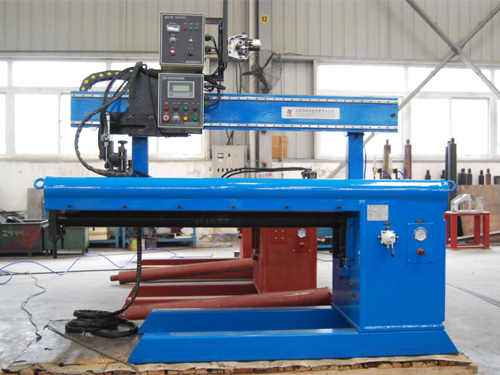

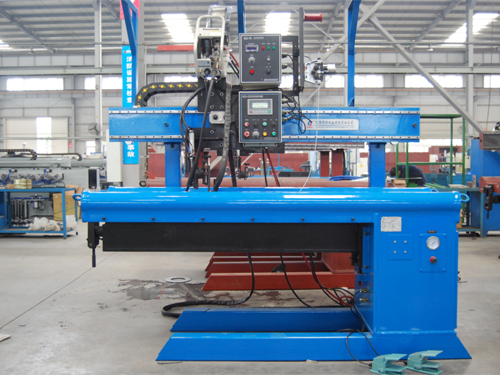

مخرطة اللحام الطولي اثناء التشغيل

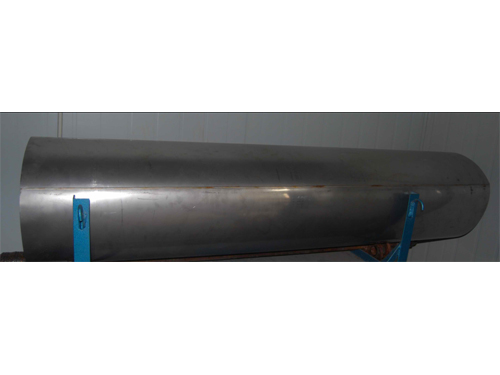

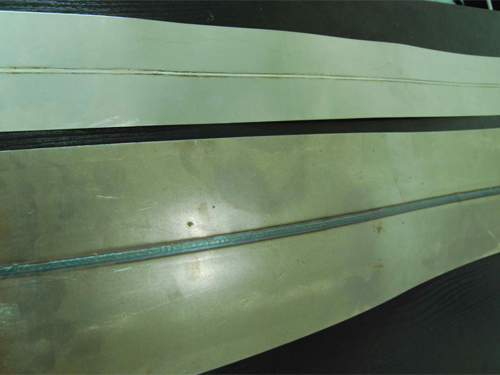

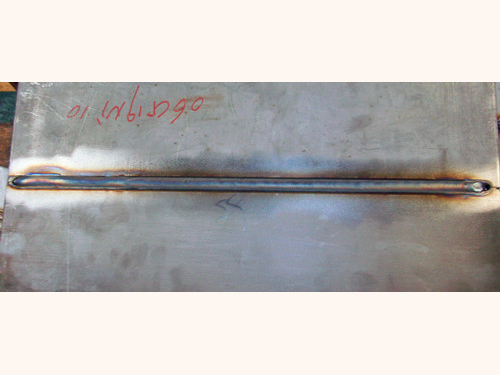

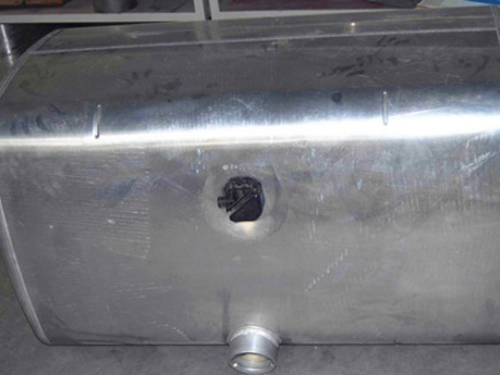

قطع الشغل

شركة (شندو هانيان) Shanghai TallKee التكنولوجية المحدودة , مصنع متخصص في ماكينة اللحام الخطي الطولي الاتوماتيكية (مخرطة اللحام) بالصين. قمنا بتصميم و تصنيع منتجات التلحيم القياسية مثل الة اللحام الخطي الطولي ZFJ500 ,ZFJ1000 ,ZFJ1500 ,ZFJ2000 , ZFJ2500 و ZFJ3000 . للمزيد من المعلومات عن ماكينة اللحام الخطي الطولي الاتوماتيكية (مخرطة اللحام), يرجي زيارة موقعنا الالكتروني او الاتصال بنا مباشرة.
