المعدات الاختيارية لمناور اللحام

الوصف
هنالك العديد من الملحقات الاختيارية لذراع مناور اللحام مثل ضابط او منظم طول القوس ALC-2, جهاز تعقب خط اللحام او متتبع خط اللحام GZQ-1 GZQ-1, مذبذب اللحام HBQ-60, مؤشر الليزر لخط اللحام, نظام مراقبة تلفيزيوني, جهاز نقل و تدوير الصهور سلسلة YS-FHS من النوع المنفصل و جهاز نقل و تدوير الصهور المعلق من سلسلة YS-GHS .

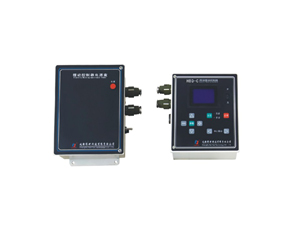

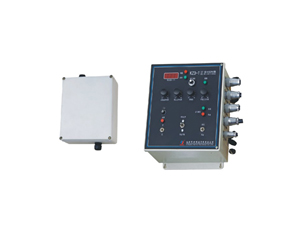

منظم طول القوس ALC-2
ضابط او منظم طول القوس ALC-2 هو من المعدات الاضافية او المساعدة لماكينة لحام PAW (Plasma arc welding, لحام قوس البلازما) و TIG (tungsten inert gas, لحام التنجستن و الغاز الخامل). من خلال التحكم في الرفع الكهربائي لمشعل اللحام يمكن تحقيق تتبع ديناميكي نشط و تعويض لطول القوس لتحسين نوعية خط اللحام و جودة و انتاجية التلحيم. يمكن التحكم في ضغط التتبع الديناميكي للقوس, زمن و دقة التتبع.

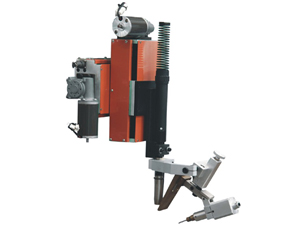

متتبع خط اللحام GZQ-1 GZQ-1
ملحقات ذراع مناور اللحام هذة تتكون من حساس (مستشعر), نظام تحكم و ذراع متحرك. يقوم المجس الميكانيكي بلمس قطعة الشغل و تجميع اشارات التغير الافقية و الراسية لاخدود اللحام. و من ثم و بواسطة معالجات نظام التحكم, التشغيل و التحويل, يتم التحكم في الحركة الافقية و الراسية لمشعل اللحام. بالتالي يمكن تموضع و وضع مشعل اللحام بدقة علي مسار اللحام. يمكن استخدام جهاز تعقب خط اللحام او متتبع خط اللحام مع عمليات لحام TIG , MAG (metal active gas, المعدن و الغاز النشط) ,MIG (metal inert gas, المعدن و الغاز الخامل) ,SAW (Submerged arc welding, لحام القوس المغمور) و وصلات اللحام المختلفة. يمكن تركيب النظام بسهولة و سرعة علي المعدات الخاصة مثل ذراع مناور اللحام نصف الاتوماتيكي و كذلك يمكن استخدامة مع انواع مختلفة من معدات اللحام الدائري و الطولي. يمكن اختيار موديلات تتبع مختلفة لوصلات اللحام المختلفة (وصلات اللحام التناكبية, وصلات اللحام التراكبية و وصلات اللحام الزاوية ).

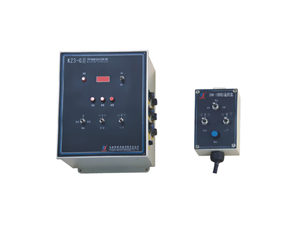

مذبذب اللحام HBQ-60
مذبذب اللحام HBQ-60 هو جهاز مساعد عالمي لعملية التلحيم مع نظام تحكم رقمي, يمكنة تَوسِيع خط اللحام و تحسين نوعية خط اللحام و زيادة الانتاجية. و يمكن استخدامة مع عمليات تلحيم MIG , MAG و TIG , مناسب لعمليات اللحام الزاوية و لحام الوصلة التناكبية ذات الاخدود العريض. يمتلك وظائف التحكم اليدوي و التحكم عن بعد. 16 مجموعة من معاملات المذبذب يمكن ضبطها مسبقا مثل سرعة التذبذب لليمين /الشمال, نطاق او مدي التذبذب لليمين /الشمال, الموضع الوسطي و زمن السكون لليمين /الوسط/الشمال.

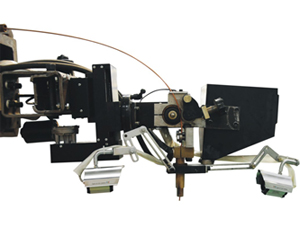

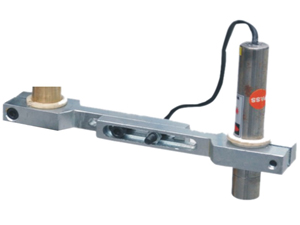

مؤشر الليزر لخط اللحام
يتكون مؤشر الليزر من راس مؤشر الليزر و مصدر طاقة التحكم,الخ. يتم تركيب راس مؤشر الليزر امام مسدس اللحام, مع بقعة ليزر عالية الاضاءة في منتصف خط اللحام للمراقبة. مسافة العمل تتراوح بين 50 الي 200 مم. و قطر نقطة الليزر اقل من 2مم.

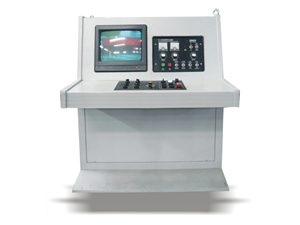

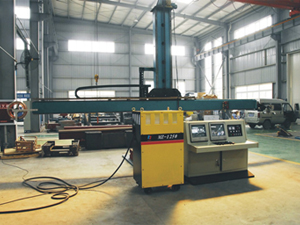

نظام المراقبة التلفيزيوني
يمكن لهذا النظام عرض الموضع النسبي لمسدس و خط اللحام مباشرة من خلال كاميرتين يتم تركيبهم علي الراس. يمكن الحفاظ علي التواجد في الموضع النسبي المعين عن طريق ضبط الحامل او الكلاب السرجي الكهربائي لجعل مسدس اللحام يتحرك لاعلي/ اسفل او لليمين/ للشمال, وذلك لحين تحقيق المتطلبات بين مسدس اللحام و خط اللحام مثل الارتفاع و اتجاة الحركة. نظام المراقبة التلفيزيوني يتكون اساسا من كاميرا, حمالة تنظيم, شاشة تلفزيونية, مصدر طاقة للكاميرا و دائرة مغلقة. يتم تركيب الكاميرا في راس التلحيم. يتم ضبط حمالة التنظيم لجعل الكاميرا في محاذاة خط اللحام بعد ذلك يتم ادارة مفتاح الشاشة الي وضع التشغيل وضبط البعد البؤري لتظهر الصورة واضحة.
نوع الكاميرا: راس CMOS مع الرؤية الليلية بالاشعة تحت الحمراء (مستوردة)
فولتية الكاميرا: 12 فولت (تيار مباشر DC)

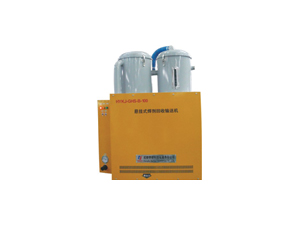

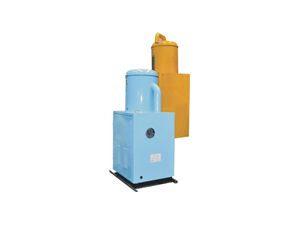

جهاز نقل و تدوير الصهور سلسلة YS-FHS من النوع المنفصل
يتم تصميم جهاز نقل و تدوير الصهور المنفصل لفصل بنية معالجة الصهور (flux ,الصهور, مادة تضاف لتخفيض نقطة الانصهار) كاحد المتطلبات التكنولوجية لذراع مناور اللحام الخاص و ماكينة اللحام الخاصة. يتم تقسيم الجهاز الي قسمين: وحدة التدوير و ازالة الغبار و وحدة نقل و تجميع الصهور. يمكن وضع جهاز نقل و تدوير الصهور سلسلة YS-FHS من النوع المنفصل علي المنصة او علي الارض خلال التجميع من الانبوب الي النهاية الامامية لفوهة الصهور. هذا الجهاز يمتلك امكانية تجميع قوية, نطاق استخدام واسع ويمكنة الايفاء بمتطلبات عمليات المسافة الطويلة والموضع المنخفض. وفقا لمتطلبات العملاء يمكن الاختيار بين نظلم التحكم البسيط, مرحل تحكمي او نظام التحكم المنطقي القابل للبرمجة (PLC).

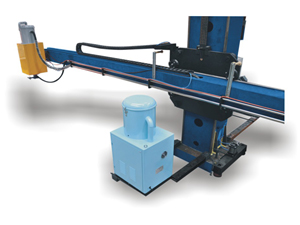

جهاز نقل و تدوير الصهور المعلق من سلسلة YS-GHS
جهاز نقل و تدوير الصهور المعلق من سلسلة YS-GHS هو من المعدات الجديدة لادارة الصهور, مصمم للماكينة ذات العمود و الذراع او لماكينات اللحام القوسي المغمور المعدلة الاخري. يتم تجميع وحدات تدوير و نقل الصهور في وحدة واحدة و تثبيتها في نهاية الذراع. يتم توصيل الجهاز بالفوهة و القادوس في النهاية الاخري للذراع بواسطة انبوب مقاوم للصدا يثبت علي جانب الذراع. لمقابلة المتطلبات البيئية للهواء , يتم اضافة فلتر داخلي للغبار مصنع من مواد مستوردة و يمتاز بكفاءة عالية لحماية المخرج من الغبار و لتوفير بيئة عمل جيدة للمشغل. بالوضع في الاعتبار المتطلبات التكنولوجية و التخصصية لذراع مناور اللحام فان هذا الجهاز يعتمد الية تخميد داخلية للمضخة المعلقة لتجنب الارتجاجات و الاهتزازات المعرقلة للمناور الخاص. يوفر الجهاز خاصية التحكم القريب و التحكم عن بعد. يمكن توصيل نظام التحكم عن بعد علي قضبان ارتباط الجهاز. عند التشغيل يمكن تحقيق تعليمات العميل بواسطة المرحل الداخلي.
